PCB板預防靜電釋放的方法
時間：【2019-3-15】 共閱【2165】次 【打印】【返回】
在PCB板設計的時候，為了消除靜電釋放對PCB板以及其他電子元器件的干擾和破壞，一般都會采取一些預防方法，那么預防靜電釋放的措施有哪些呢？
1、盡量使用多層板
2、采用緊密交織的電源和地柵格
3、確保每個電路緊湊
4、盡量將所有連接器放到一邊
5、將電源線從卡的中央引入，并遠離容易直接遭受ESD影響的區域
6、在引向機箱外的連接器下方的所有PCB層上放置寬的機箱地或多邊形填充地，并每隔大約13mm的距離用過孔將它們連接在一起
7、I/O電路要盡量靠近對應的連接器
8、信號線盡量短一點
9、將安裝孔同電路公地連接或隔離
10、注意復位、中斷和控制信號線的布線

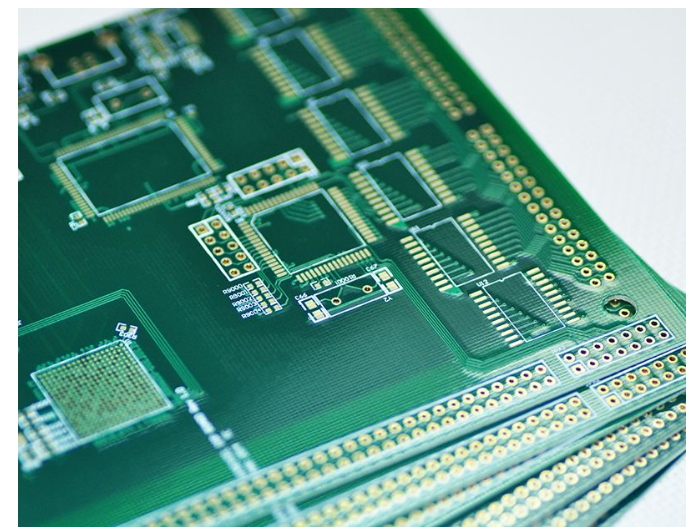

PCB電路板
在PCB板設計時，可以通過分層、恰當?shù)牟季植季€和安裝實現PCB的抗ESD設計。
在設計過程中，通過預測可以將絕大多數設計修改僅限于增減元器件。通過調整PCB布局布線，能夠很好地防范靜電釋放。
